Systemintegration und Anlagentechnik via sct. Smart-Gate

Systemarchitektur

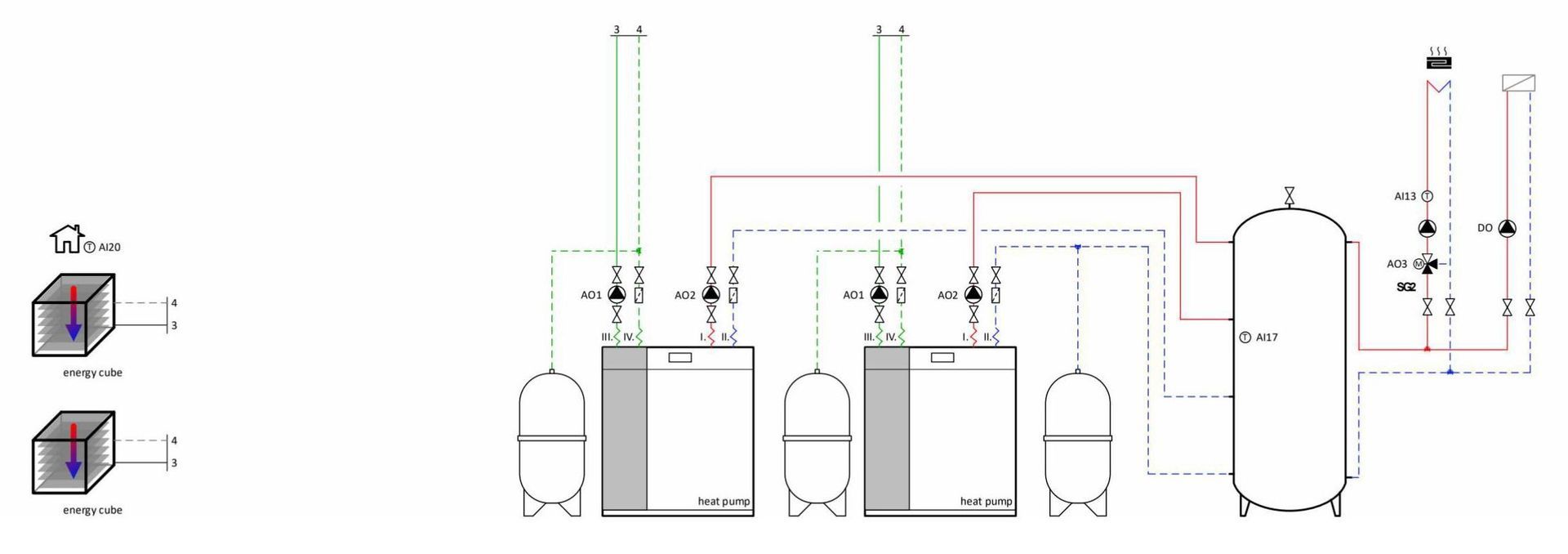

Das sanierte Heiz- und Kühlsystem in Chur ersetzt die Gasheizung durch eine hocheffiziente Umweltenergielösung. Die hydraulische Basis bilden zwei SoleWasser-Wärmepumpenmodule vom Typ sct. 45 WP (86,7 kW) und ein Energie Kubus (H2-Typ1).

• Heizleistung: 76 kW
• Kühlleistung: 73 kW
• Wärmeverteilung: Fußbodenheizung

Die Rolle des sct. Smart-Gate als System-Orchestrator

Das sct. Smart-Gate ist die zentrale Steuereinheit, welche die hydraulischen Komponenten (Wärmepumpen und Energie Kubus) in eine vernetzte Regelungsumgebung integriert.

Signalverarbeitung & I/O-Management: Das Smart-Gate dient als logische Schnittstelle für die integrierten Aktoren und Sensoren der Anlage (u.a. A01, A02, A03, A117). Es aggregiert die Betriebszustände der Wärmepumpenmodule und synchronisiert diese mit dem Energie Kubus, um eine präzise Lastverteilung zu gewährleisten.

Betriebsmodus-Management: Die Umschaltung zwischen Heiz- und Kühlperiode wird über das Smart-Gate intelligent gesteuert, wobei die hydraulischen Volumströme entsprechend der saisonalen Anforderung (76 kW Heizleistung vs. 73 kW Kühlleistung) angepasst werden. Durch diese Umschaltfunktion wird auch ein eventuelles Abtauen ermöglicht.

Systemtransparenz: Durch die Implementierung des Smart-Gates wird die gesamte Anlagentechnik – von der Wärmequelle bis zum Verteiler – für Monitoring-Zwecke digital erfassbar und steuerbar. Dies ermöglicht eine dauerhafte Überwachung der Effizienzwerte und ermöglicht im Bedarfsfall eine Auslesung der Daten im 5 Sekundentakt.



Fazit für die Anlagentechnik

Durch den Einsatz des sct. Smart-Gate konnte die Komplexität der Umstellung (Sanierung von Gas auf Sole-Wasser-Wärmepumpen) in eine geordnete, automatisierte Plug & Heat-Lösung überführt werden. Das Smart-Gate bildet hierbei die essentielle Brücke zwischen der thermischen Erzeugung und der intelligenten Heizungssteuerung.
